产品详情

焊接工装平台

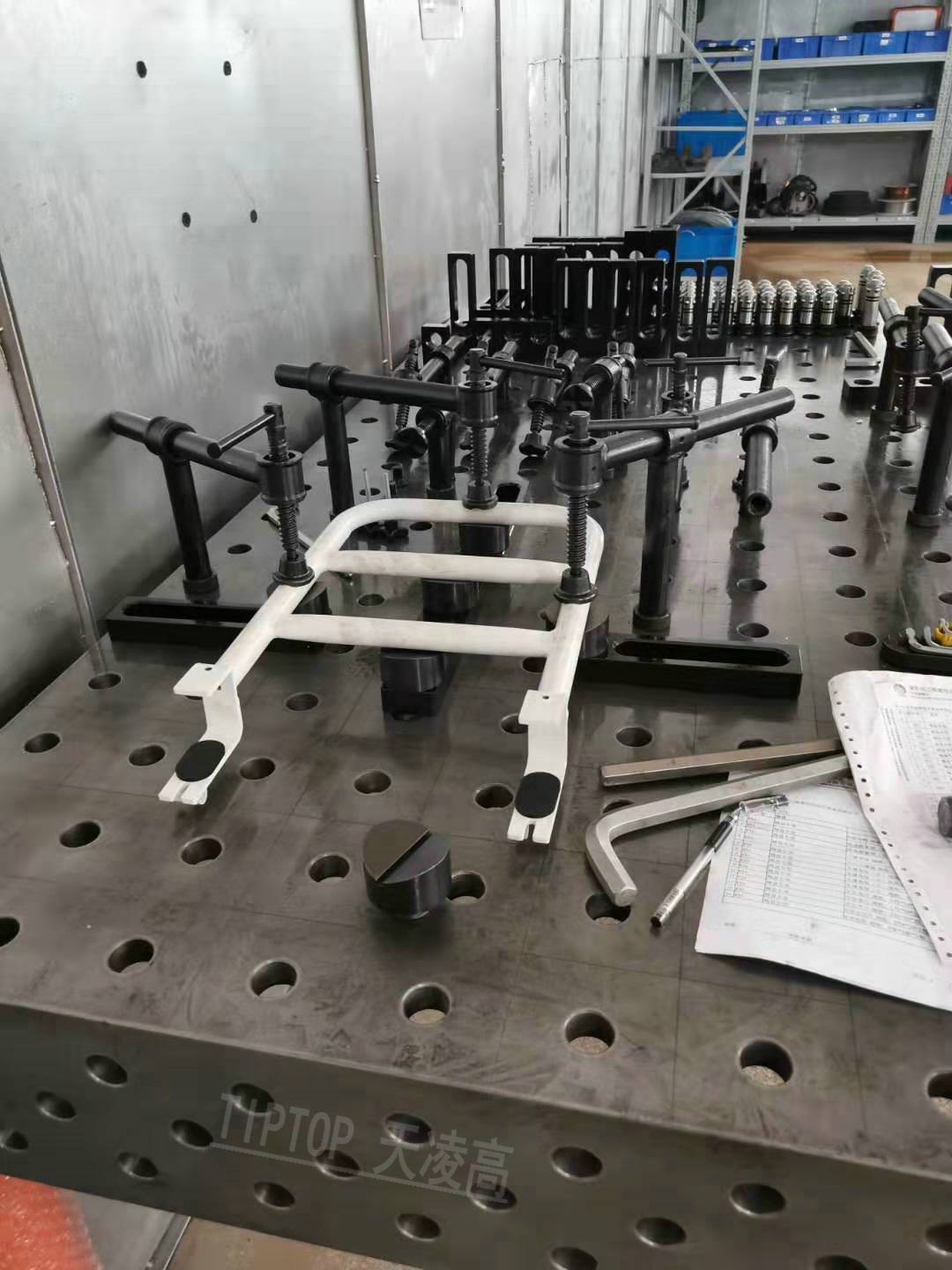

        焊接工装平台的特性:采用铸件/钢件制作,坚固耐用28系列孔与孔间距100mm,16系列孔与孔间距50mm,底部加强筋保证稳定不变形。地面不平位置可调脚垫微调保证,不需要卷尺能通过刻线快速定位夹具,五个面均可以模块化延伸、拓展使用不同产品、不同规格均可以重复使用,平板表面与孔防锈涂润滑油减小磨损,可以根据实际使用情况合理选用平台支撑方式。

       三维柔性焊接工装       三维柔性工装夹具

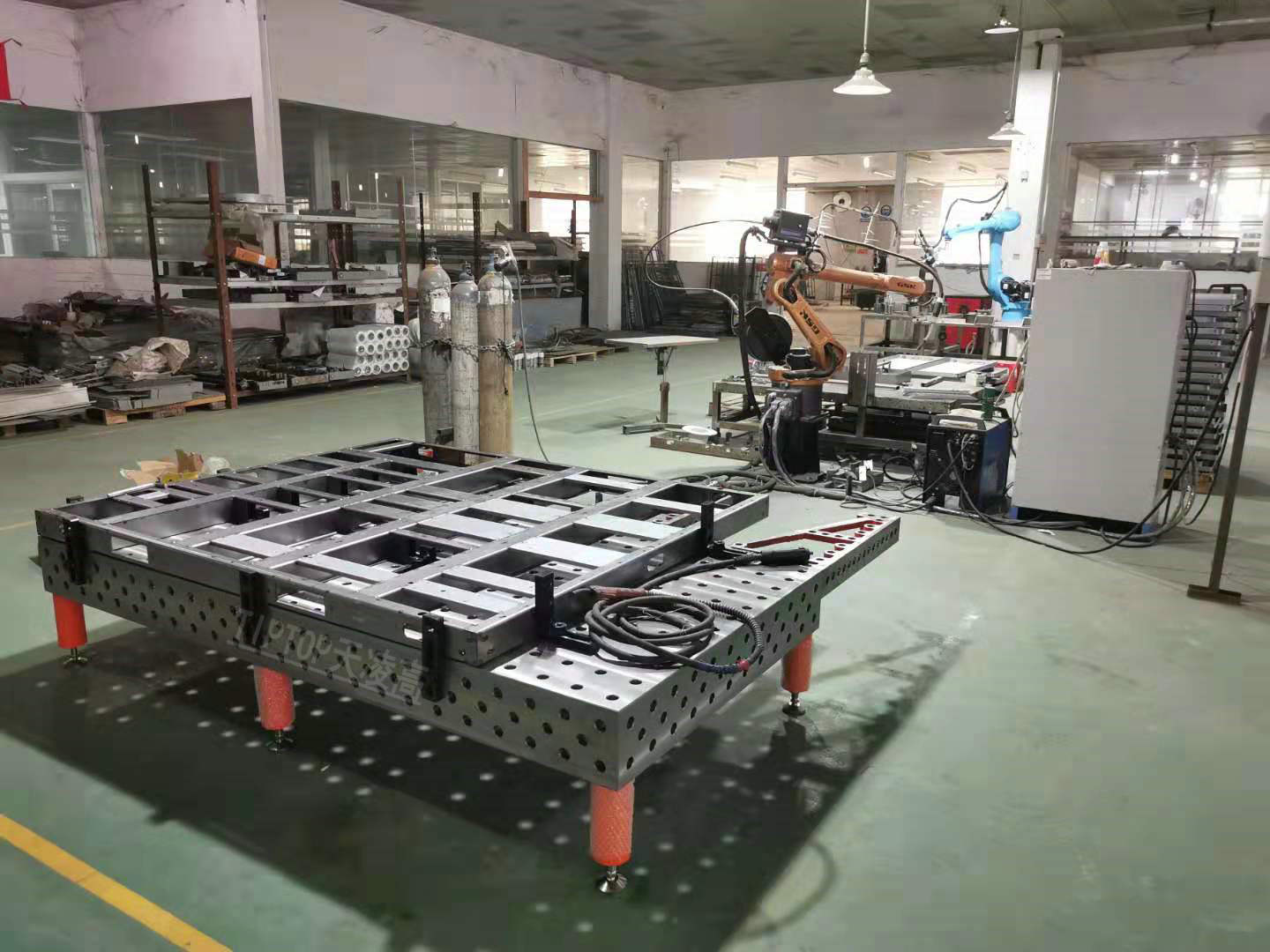

       三维柔性焊接平台的特性

       三维柔性装配工作台     柔性焊接装配平台

1、经济性:投资每一次产品变化的专用工装的成本和时间几乎不再花费。该装置操作简单,使用方便。用户可根据需要快速拼接出不同要求的工装,就像儿童玩拼装式玩具一样。

       三维装配平板      机器人柔性工装

2、柔性化:承载力高,钢材稳定,五面加工有规则孔,并刻有网孔。该焊接平台可方便地进行扩展、组合。扩展的标准台面可以模块化定位,直接与夹具连接。在工件的安装、调整和定位过程中,柔性三维组合焊接工具系统的总体功能表现为很尖锐的,尤其是在大型工件的应用中。装配有很多种方法。只要用户充分发挥想象力,就可以实现几乎任何具有相同定位和夹紧功能的特殊夹具。工作台面可以根据工件的形状和尺寸进行组装和组合。在工作台上进行校准和模块尺寸的设计,使操作人员无需测量工具即可根据工件尺寸快速建立所需的工装。

        焊接工装夹具       三维柔性焊接装配平板

3、准确性:在2吨左右1m2集中载荷的作用下,其变形量不超过0.50mm,而再均布载荷作用下,其变形量只有0.024mm,完全可以满足绝大多数的焊接,及装配加工的需要,其组建的精度高,工作平台定位孔公差保证在0.05mm以内。这种高精度将反映在用户加工的产品中,因此该工作台也可以作为检具的基准平台。

        三维柔性焊接工装平台        焊接工装平板

4、重复性:表面上有铸铁、钢结构零件、加工零件和模块总成。也不用报废整张台,只要非常少的成本就可以更换单个部件,焊接平台经过特殊加工。在焊接过程中,仅需低廉的防飞溅液,即可免除工作台表面的焊接飞溅。
